L’affichage d’un four Siemens ne sert pas seulement à lire l’heure ou choisir un mode. Quand il clignote, s’éteint ou affiche un code, il peut aussi bloquer volontairement la chauffe, par sécurité. Nous allons faire un point sur ce sujet pas toujours très clair.
Verrous de sécurité et blocages qui empêchent le chauffage
L’interface peut sembler en panne alors que le four applique une règle de protection. L’objectif est d’éviter un démarrage non maîtrisé ou une chauffe non souhaitée.
Après coupure, l’horloge non validée met le four en inhibition
Après une coupure secteur ou un débranchement, l’écran peut clignoter avec 0:00 ou afficher des tirets. Le comportement est typique d’une perte de référence temporelle, et le microcontrôleur empêche l’activation des relais de puissance tant que l’heure n’a pas été confirmée.
- Sur les modèles à sélecteurs rotatifs, la séquence passe par la touche Horloge, le réglage heures et minutes au bouton rotatif, puis une validation par une nouvelle pression sur Horloge ou via Start.
- Sur les interfaces tactiles de type iQ700, il faut passer par les réglages de base et valider l’heure dans le menu. Si l’interface reste figée malgré ces réglages, une coupure au disjoncteur pendant au moins dix minutes force un redémarrage complet, le temps que les condensateurs se déchargent.
Mode Démo, l’interface fonctionne mais les résistances restent à l’arrêt
Le mode démonstration est conçu pour montrer l’ergonomie en magasin sans mettre sous charge les résistances. Dans ce cas, l’affichage paraît normal, les menus répondent, mais le four ne chauffe pas. Un indice est la présence d’un petit symbole d ou d’un message bref au démarrage. La désactivation dépend de la génération.
- Sur iQ700, l’option est généralement accessible via les réglages de base, dans un menu lié à l’exposition.
- Sur iQ500, la sortie peut demander une combinaison de touches ou une manipulation liée à une position de sélecteur, telle qu’un maintien prolongé d’une touche d’information ou d’éclairage.
- Sur les modèles plus anciens, certaines procédures passent par un débranchement suivi d’un maintien de touche lors du rebranchement, le temps d’atteindre le menu prévu.
La sécurité enfant et le verrouillage pendant certains cycles
Le verrouillage enfant se manifeste par un symbole de clé et l’impossibilité d’agir sur le bandeau. La levée se fait le plus souvent par une pression continue d’environ quatre secondes sur la touche Clé ou i/Clé, avec un signal sonore de confirmation. Une précision compte dans les cycles à très haute température. Si la sécurité est activée pendant une pyrolyse, la porte peut rester verrouillée mécaniquement tant que la température n’est pas retombée sous un seuil, même si le verrouillage électronique est ensuite désactivé.

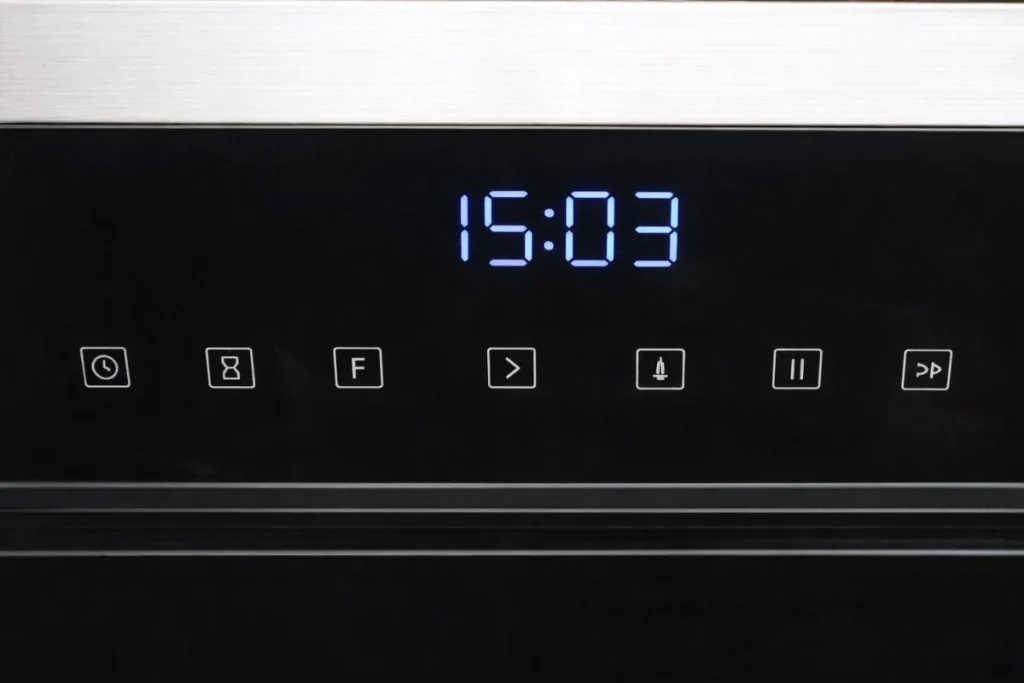

L’affichage est dégradé ou l’écran reste noir
Quand l’affichage devient instable ou s’éteint, le problème peut venir de l’alimentation, de la connectique ou de la platine elle-même. L’enjeu est de distinguer un défaut externe simple d’une défaillance de module.
Écran éteint, alimentation secteur, bornier et chaîne de tension interne en cause
Un écran totalement noir, sans rétroéclairage ni réponse, impose de commencer par l’amont. Le bornier arrière peut se desserrer avec les cycles de dilatation thermique, augmenter la résistance de contact et provoquer une chute de tension locale.
Un contrôle au multimètre au niveau du bornier doit retrouver une valeur proche de 230 V entre phase et neutre. Si le secteur est bien présent, l’attention se porte sur la chaîne interne. Les tensions de service, typiquement 5 V ou 12 V continus, sont distribuées depuis la carte de puissance vers le bandeau via une nappe de communication. Un fusible de carte peut aussi ouvrir le circuit et couper l’affichage. Dans ce scénario, la réparation validée passe souvent par le remplacement du module de contrôle ou de la platine d’affichage, selon l’organe qui ne délivre plus une alimentation stable.
Scintillement et luminosité qui chute, souvent lié au filtrage de l’alimentation
Un scintillement visible est rarement un simple caprice d’écran. Il pointe vers une tension continue mal lissée, généralement à cause de condensateurs électrolytiques fatigués sur une alimentation à découpage. Sous l’effet de la chaleur, leur capacité baisse, l’ondulation résiduelle devient trop forte et l’électronique se met à décrocher. À l’œil, cela se traduit par un affichage qui tremble et, parfois, par des blocages.
La logique de réparation consiste à traiter l’origine du défaut de filtrage, et la procédure constructeur conduit le plus souvent au remplacement du module porteur de l’alimentation ou de la carte concernée.
Articles connexes >>> Technologie 6ème Sens sur four Whirlpool : pannes et solutions
Segments incomplets ou affichage faible, usure de l’afficheur ou dérive des composants
Quand certains segments disparaissent ou que l’affichage devient anormalement faible, deux pistes ressortent dans les cas décrits. La première est l’usure intrinsèque de l’afficheur, qu’il soit de type VFD ou LED selon les générations. La seconde est une dérive de composants de limitation, par exemple des résistances qui prennent de la valeur sous contrainte thermique, ce qui réduit le courant dans les segments selon la relation U = R I.
Dans les deux situations, le rétablissement des spécifications passe généralement par le remplacement du module d’affichage complet, la réparation composant par composant n’étant pas la voie officielle.
Cartes électroniques qui ne se parlent plus, erreurs de bus et connectique
Les codes liés à la communication traduisent une rupture de dialogue entre modules. Dans un four, cette perte d’échanges peut suffire à neutraliser la chauffe, car la carte de puissance attend des ordres confirmés.
E005, perte de dialogue avec le module d’affichage
Le code E005 signale une désynchronisation entre la commande et l’affichage. Les causes évoquées tournent autour des connecteurs et de la nappe, notamment l’oxydation des contacts ou un connecteur légèrement délogé. Les vapeurs de cuisson et les graisses peuvent s’infiltrer derrière le bandeau frontal et favoriser un encrassement progressif. La démarche technique consiste à vérifier l’assise des connecteurs, contrôler l’état de la nappe, puis nettoyer les contacts avec un solvant diélectrique. Si les erreurs reviennent malgré une connectique saine, le module de contrôle ou l’interface peut être en défaut.

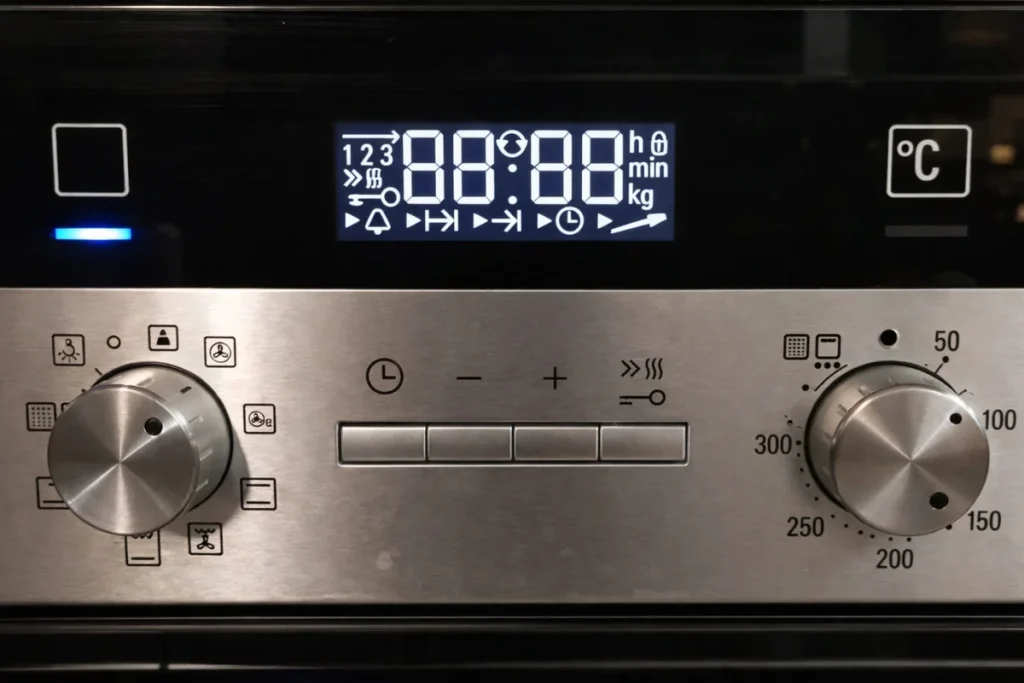

E305, défaut de communication plus large sur le bus interne
Le code E305 est présenté comme plus global. Il peut concerner un bus partagé avec d’autres organes, tels que le verrouillage de porte ou des capteurs, ce qui rend le diagnostic plus large qu’un simple écran. La procédure reste structurée. On vérifie l’intégrité physique des câbles, l’état des connecteurs, et la continuité électrique. Si tout est correct et que le code persiste, l’hypothèse devient celle d’un contrôleur de bus défaillant au niveau de la carte principale, avec une logique de remplacement du module.
Nappes et connecteurs encrassés ou délogés, la cause silencieuse
En dehors des codes, une nappe multifilaire qui transporte à la fois des signaux et des tensions de service peut générer des pannes intermittentes difficiles à interpréter. Un simple faux contact peut provoquer un écran noir, des pertes de réponse tactile ou des erreurs qui apparaissent puis disparaissent.
Dans les éléments que vous avez fournis, la nappe X12 revient comme un point critique, car elle relie typiquement la carte de puissance et le bandeau. Le bon réflexe est une vérification mécanique minutieuse, suivie d’un nettoyage des points de contact, avant de conclure à une carte définitivement en panne.
Logique interne et configuration, quand le logiciel bloque l’interface
Certains codes ne décrivent pas une panne d’afficheur au sens strict, mais un blocage décidé par le logiciel lorsqu’il ne peut plus garantir un fonctionnement sûr. Ici, le four se protège en interdisant tout démarrage.
E009, contrôle ROM en échec au démarrage
Le code E009 correspond à un échec de vérification de l’intégrité du programme au démarrage. Le microcontrôleur calcule une somme de contrôle et la compare à une valeur attendue. Une divergence, attribuée dans vos notes à un pic de tension ou au vieillissement du composant mémoire, déclenche un arrêt préventif. La solution validée dans ce contexte ne prévoit pas de reprogrammation sur site, et s’oriente vers le remplacement de la platine concernée.
E010, mémoire EEPROM corrompue, paramètres illisibles
Le code E010 vise la mémoire des données, là où sont stockés des paramètres de configuration et des cycles personnalisés. Quand ces registres sont corrompus, le four ne peut plus charger un profil opérationnel cohérent. Comme pour la ROM, l’approche de réparation décrite passe par un remplacement physique du module porteur, car les données liées à la sécurité ne sont plus garanties.
E114 et Code Variant, incompatibilité après remplacement de carte
Le code E114 renvoie à un paramétrage de variante qui ne correspond pas au châssis. Chaque four est associé à un Code Variant qui définit ses options matérielles, par exemple la présence d’une sonde, des résistances ou des fonctions vapeur. Le cas typique survient après remplacement de carte, lorsqu’une carte neuve est livrée en configuration générique. La correction exige de programmer le Code Variant correspondant, indiqué sur la plaque signalétique, via un menu de service.
Une autre difficulté ressort dans vos éléments. Si des modules non compatibles sont assemblés, notamment avec des versions de firmware différentes entre commande et affichage, le code peut persister même après saisie correcte, ce qui rend l’achat de pièces non programmées ou d’occasion risqué.
Commandes tactiles perturbées, quand l’interface se croit sollicitée en permanence
Les erreurs liées aux touches se traduisent souvent par une interface paralysée. Le système préfère bloquer plutôt que d’accepter des ordres potentiellement erronés.
E011, capteur capacitif saturé par graisse ou condensation
Le code E011 correspond à une touche considérée comme active en permanence. Sur commande tactile, les capteurs capacitifs mesurent une variation de permittivité au travers de la vitre. Une pellicule de condensation ou une couche de graisse conductrice peut simuler un appui continu. La première réponse est un nettoyage soigneux avec microfibre et dégraissant neutre, puis un séchage complet. Ouvrir la porte aide à évacuer l’humidité résiduelle susceptible de s’être accumulée derrière la façade.
Bouton physique coincé, ressort fatigué ou résidus sous le capuchon
Sur les interfaces à boutons physiques, la logique est plus mécanique. Un ressort peut perdre de sa tension, ou des résidus alimentaires peuvent maintenir le contact fermé. Le symptôme reste le même, avec un panneau qui refuse de répondre, car l’électronique détecte une sollicitation continue. Dans ce cas, l’action pertinente consiste à nettoyer la zone de contact et à vérifier l’enfoncement et le retour du bouton.
Panne du contrôleur tactile, remplacement du module en dernier recours
Si, après nettoyage et séchage, le code E011 persiste, le problème peut venir du circuit de gestion capacitive lui-même. Vos notes mentionnent le Touch IC comme point de défaillance possible. Dans cette configuration, la solution préconisée est le remplacement du module d’affichage, puisqu’il intègre souvent le sous-système tactile et ses circuits associés.
Au final, les pannes d’affichage sur les fours Siemens se répartissent en deux grands mondes. D’un côté, des blocages liés à la sécurité et à la logique de contrôle, parfois levés par un réglage d’horloge ou la sortie d’un mode spécifique. De l’autre, des défauts matériels où l’alimentation, la connectique ou les cartes électroniques deviennent instables, avec des codes qui orientent vers un diagnostic plus net. En suivant une démarche progressive, du plus simple au plus structurel, vous réduisez les essais inutiles et vous identifiez plus vite le niveau d’intervention réellement nécessaire.
