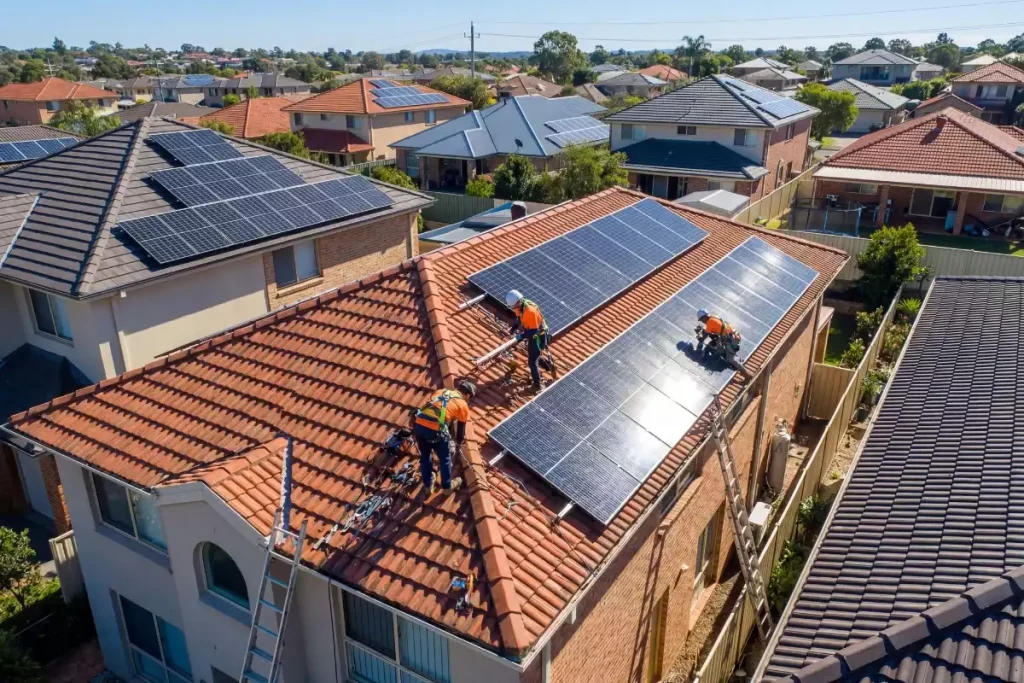

La fixation de panneaux solaires sur un toit en tuiles s’effectue principalement en surimposition à l’aide de crochets métalliques vissés directement dans les chevrons de la charpente, sur lesquels reposent des rails en aluminium.
Pour préserver la couverture et garantir une étanchéité parfaite sans fendre la terre cuite, il est impératif de conserver un jeu de décompression de 5 mm minimum sous le crochet et de meuler l’intrados de la tuile recouvrante. Une charpente saine supporte facilement cette charge additionnelle, estimée entre 12 et 15 kg/m².
La sécurité et la pérennité du système imposent une mise à la terre rigoureuse, le respect strict du DTU 40.21 et l’obtention de l’attestation officielle de conformité du Consuel pour valider votre raccordement au réseau et votre couverture par l’assurance habitation.
Poursuivez la lecture pour découvrir notre comparatif détaillé entre surimposition et intégration au bâti, ainsi que les étapes clés pour réussir votre installation en toute sécurité.
L’installation de panneaux solaires sur une toiture en tuiles impose une démarche rigoureuse afin d’assurer la stabilité du système, le maintien de l’étanchéité et la conformité structurelle du bâtiment. Ce type de projet requiert des compétences spécifiques dans le choix des accessoires de fixation, l’adaptation au type de tuile, ainsi que la réalisation sécurisée des raccords électriques. Un examen préalable du support, la sélection d’une méthode appropriée et le respect des différentes étapes de pose constituent les fondements d’une installation fiable et durable.
Spécificités des toitures en tuiles et implications pour la pose solaire
Les couvertures présentent différents types de tuiles : tuiles canal, plates ou mécaniques, en béton ou en terre cuite, chacune imposant des exigences particulières pour la fixation des modules photovoltaïques. L’évaluation de la compatibilité entre le système de fixation et le matériau composant la couverture est indispensable avant toute intervention. Les tuiles en terre cuite offrent généralement une résistance mécanique suffisante pour l’ancrage des crochets, mais leur surface irrégulière nécessite une adaptation locale lors de la mise en œuvre.
Certaines variantes, comme les ardoises ou les tuiles plates en béton demandent davantage de précautions en raison de leur fragilité ou d’une capacité portante limitée. L’identification précise des zones porteuses, notamment les chevrons sous-jacents, ainsi que la préservation de l’intégrité du revêtement sont essentielles à la réussite du chantier. La prévention des infiltrations après l’intervention repose sur la maîtrise des principes d’étanchéité adaptés à chaque configuration de toiture.
Méthodes principales pour la fixation des modules solaires sur tuiles
La fixation des panneaux solaires sur tuiles s’effectue selon deux grandes méthodes : la pose en surimposition et l’intégration directe au bâti. Le choix dépend du type de tuile, de la pente, ainsi que des impératifs esthétiques ou réglementaires. Une analyse comparative met en évidence certains avantages propres à chaque solution.
Quelles différences entre surimposition et intégration au bâti ?
La surimposition consiste à installer les panneaux sans modifier la couverture existante. Des rails aluminium sont fixés sur des crochets ancrés dans la charpente, puis les tuiles sont replacées autour des points d’attache. Cette méthode réduit les risques d’altération de l’étanchéité puisqu’elle n’impose pas le retrait massif ou la découpe des tuiles.
L’intégration au bâti implique le remplacement d’une partie de la couverture par les modules photovoltaïques, qui assurent alors la fonction de protection contre les intempéries. Elle nécessite la dépose soignée des éléments existants, l’adaptation du support et la création d’une étanchéité périphérique renforcée. Cette technique offre une finition discrète, mais exige des opérations supplémentaires sur les pare-vapeur et les protections de sous-toiture.
Comment choisir la méthode adaptée à son projet ?
L’analyse prend en compte la forme des tuiles, la réversibilité souhaitée de l’installation et la facilité de maintenance future. Sur un bâtiment récent ou en bon état, la pose surimposée permet une intervention légère et rapide, tandis que l’intégration convient mieux aux projets architecturaux spécifiques. Dans tous les cas, il est nécessaire de vérifier le dimensionnement des éléments porteurs afin de garantir la transmission correcte des charges dues au poids des panneaux et aux efforts climatiques tels que le vent ou la neige.
💡 Le repère chiffré à connaître : la charge réelle au m². En pratique, une installation photovoltaïque standard (comprenant les modules, les rails en aluminium et la visserie) représente un poids additionnel d’environ 12 à 15 kg/m². En intégrant les marges réglementaires pour les contraintes climatiques (rafales de vent et accumulation de neige), les calculs de dimensionnement se basent sur une sollicitation maximale de 25 à 30 kg/m². Sachant qu’une couverture traditionnelle en tuiles pèse déjà entre 40 et 50 kg/m², une charpente saine et en bon état est donc tout à fait capable de supporter cette surcharge technique sans nécessiter de travaux de renforcement.
L’optimisation du rendement d’un panneau solaire dépend également de l’orientation du toit et de la présence d’obstacles générant des ombrages. L’usage de micro-onduleurs peut être envisagé pour limiter les pertes de production liées à des ombrages partiels.
Étapes chronologiques de la fixation sur toiture en tuiles
L’organisation précise du chantier assure la cohésion de l’ensemble, limite les erreurs de manipulation et favorise une adaptation continue aux spécificités du terrain. Chaque étape prépare techniquement la suivante, avec pour objectif de fiabiliser l’installation et de préserver l’enveloppe bâtie.
Préparer la couverture et accéder à la charpente

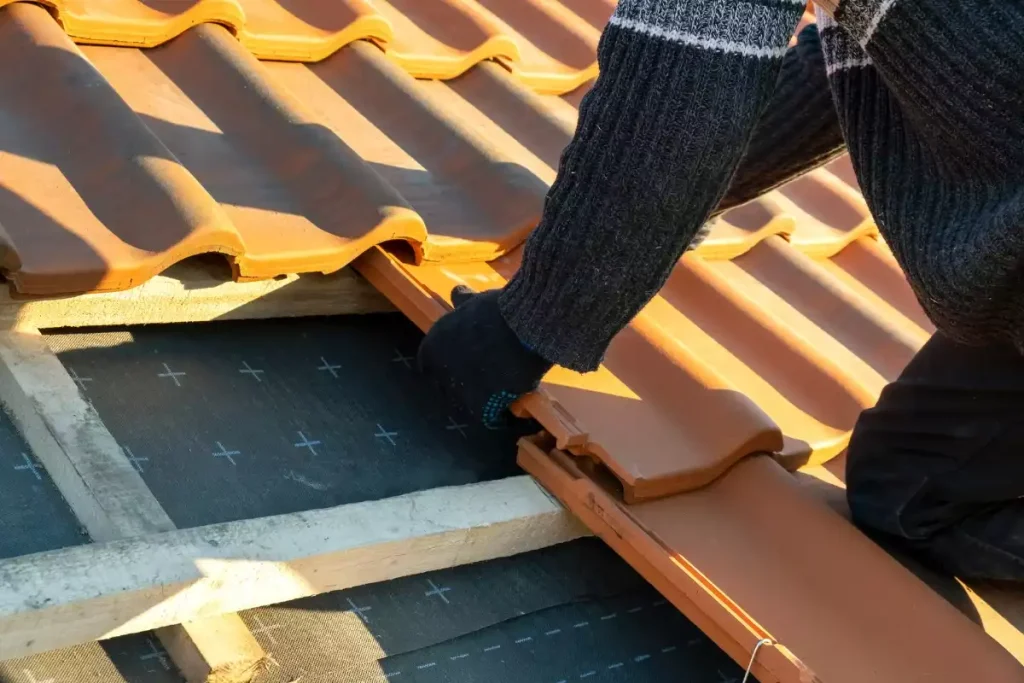

L’accès sécurisé au toit précède toute opération : harnais antichute, pieds de support adaptés et vérification de l’état structurel s’imposent. La zone choisie pour l’implantation des panneaux doit être nettoyée ; si nécessaire, certaines tuiles sont retirées méthodiquement afin de dégager les chevrons porteurs tout en évitant d’endommager la couverture restante.
La position exacte des chevrons est repérée, la distance minimale entre points d’ancrage étant déterminée par la longueur des rails et la taille des modules. Parfois, un léger meulage local des tuiles facilite la pose des supports et crochets pour assurer la planéité de la fixation finale.
Installer les crochets et rails de fixation
Chaque crochet métallique est fixé directement dans un chevron identifié. L’uniformisation de leur hauteur garantit l’horizontalité parfaite des rails aluminium. Un serrage progressif, contrôlé, limite le risque de fissuration du bois ou d’affaissement ultérieur. Lorsque la longueur du rang de panneaux le nécessite, les rails sont assemblés par éclisses pour assurer la continuité mécanique.
Le rail, souvent en aluminium pour sa légèreté, est posé sur les crochets installés en maintenant un alignement précis.
⚠️ Avertissement technique : le piège de l’étanchéité et de la casse des tuiles
C’est la cause principale des sinistres après la pose de modules photovoltaïques en surimposition. Pour préserver votre couverture et éviter toute infiltration de pluie sous l’effet du vent, deux règles de pose indispensables s’imposent lors de la fixation :
- un jeu de décompression de 5 mm minimum : le crochet métallique ne doit jamais reposer directement sur la tuile inférieure afin que le poids de la neige ou la pression aérodynamique ne fende pas la terre cuite sous-jacente ;
- le meulage de l’intrados de la tuile recouvrante : il est impératif de découper légèrement le dessous de la tuile supérieure à l’aide d’une meuleuse équipée d’un disque diamant pour qu’elle épouse le galbe du crochet et conserve une planéité parfaite.
Des bouchons latéraux et des dispositifs anti-infiltration complètent cette phase préparatoire. À ce stade, les supports destinés à recevoir les panneaux offrent une assise stable, capable de supporter les contraintes mécaniques durant toute la durée d’exploitation.
Assemblage et connexion des composants solaires
Après la pose des structures-supports, viennent l’assemblage des modules solaires et leur jonction avec les équipements électriques associés. La qualité d’exécution de ces opérations conditionne la performance et la conformité électrique de l’ensemble. Pour garantir la stabilité mécanique des panneaux face aux intempéries et assurer une parfaite sécurité, cette phase de montage s’articule autour de trois manipulations techniques clés :

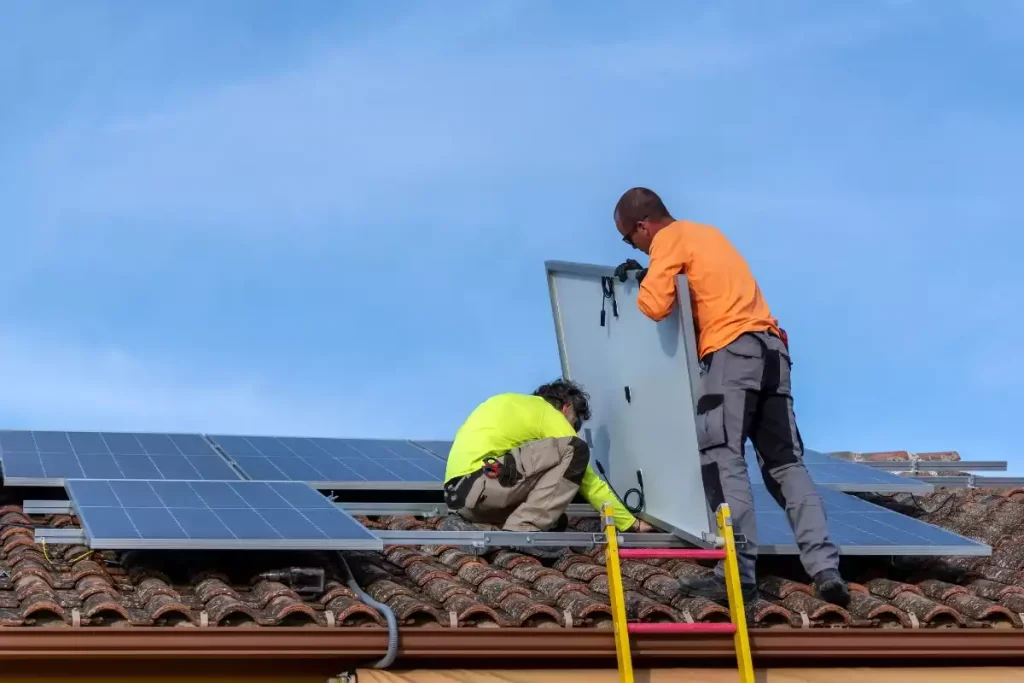

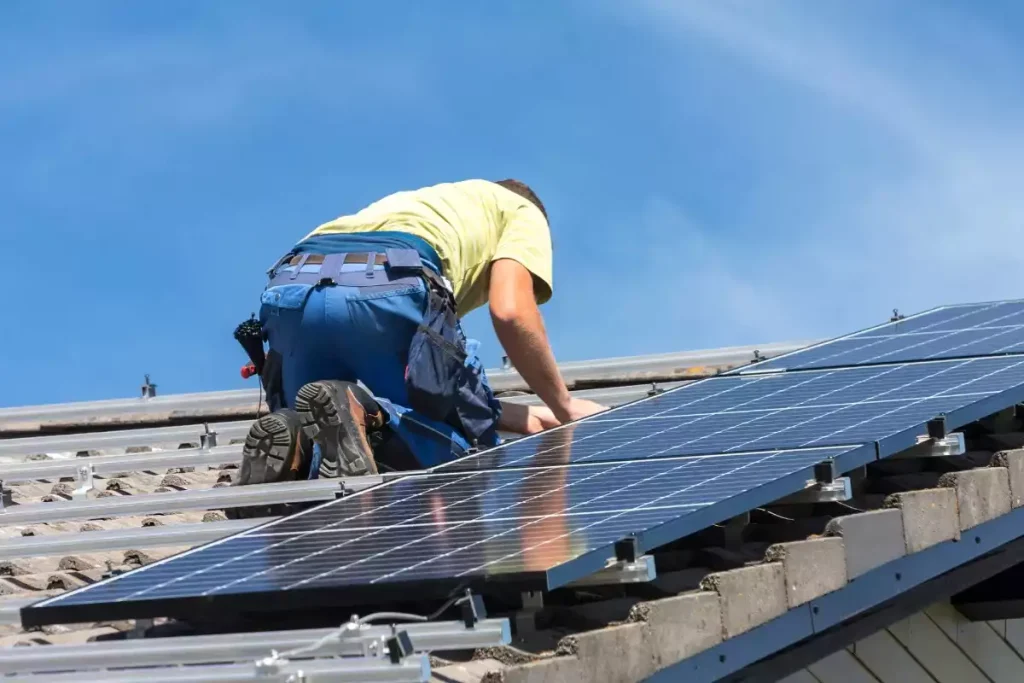

- Positionnement précis de chaque panneau sur les rails, contrôle de l’alignement et du centrage.
- Utilisation d’étriers intermédiaires et finaux pour le blocage ferme des modules, limitant tout mouvement même en cas de vents soutenus.
- Insertion de dispositifs conducteurs ou terragrifs pour assurer la liaison équipotentielle et faciliter la mise à la terre.
Chaque micro-onduleur ou onduleur centralisé est installé à proximité immédiate du panneau correspondant, ce qui optimise le cheminement électrique et réduit les pertes par échauffement. Lors du vissage final, le contrôle du couple appliqué évite tout écrasement prématuré des matériaux.
L’étape de connexion électrique poursuit le câblage via des connecteurs MC4 standards, jusqu’au coffret AC/DC ou au compteur. En toiture, toutes les connexions exposées font l’objet de précautions particulières quant à leur étanchéité et à leur tenue mécanique.
Assurer la sécurité, l’étanchéité et la conformité de l’ensemble
Outre la résistance mécanique, l’intégration électrique impose le respect strict des règles de sécurité : coupure générale avant intervention, vérification de l’absence de tension et utilisation de matériel certifié pour la mise à la terre. Le raccordement de chaque cadre de panneau à la structure métallique avec un fil de terre spécifique participe à la dissipation des courants de fuite et à la protection lors d’orages ou d’un défaut interne.
Pour l’étanchéité, après remise en place des tuiles éventuellement déplacées, la vérification de l’alignement et l’ajout de dispositifs complémentaires (joints compressibles sous crochet, bandes bitumineuses aux points de perçage) permettent de conserver les performances initiales du toit. Si besoin, la reprise des solins ou la pose de bavettes en aluminium sur le faîtage assure la continuité de la barrière à l’eau.
Pour achever l’installation dans les règles de l’art et valider la mise en service en toute sécurité, le chantier doit se clôturer par ces trois contrôles finaux indispensables :
- Pose systématique de bouchons d’extrémité sur les rails pour prévenir les intrusions d’animaux ou l’infiltration d’eau.
- Contrôle visuel final de toutes les fixations afin de détecter d’éventuels desserrages ou écarts d’alignement.
- Test de conformité au tableau électrique général, suivi des essais de fonctionnement avant validation définitive.
🛡️ Rappel réglementaire : l’importance du DTU et de l’attestation Consuel
Pour que votre installation photovoltaïque soit officiellement reconnue, viable et couverte en cas de sinistre (incendie, dégât des eaux ou arrachement par la tempête), la fin de chantier en France est conditionnée par deux obligations administratives et techniques incontournables :
- le respect strict du DTU 40.21 : ce document technique unifié encadre les règles de mise en œuvre des couvertures en tuiles en terre cuite et conditionne la validité de la garantie décennale de l’artisan ainsi que la prise en charge par votre assurance habitation en cas d’infiltration ;
- l’obtention de l’attestation de conformité du Consuel : ce certificat officiel, délivré après contrôle des schémas de câblage et des mises à la terre, est indispensable pour autoriser le raccordement au réseau public par Enedis, vendre votre surplus d’électricité et valider la conformité électrique de votre logement.
Évaluer et anticiper les contraintes liées au support existant
Les techniques décrites doivent être adaptées à l’état et au type de tuile présents : sur une toiture ancienne, un diagnostic structurel identifie les fêlures, porosités ou jeux dans les liteaux. Le recours à des accessoires compatibles réduit l’apparition de points faibles. Pour des toitures complexes (multiples niveaux, lucarnes, arêtes croisées), le fractionnement de l’installation en plusieurs zones distinctes améliore parfois la durabilité.
L’exposition prolongée aux intempéries influe sur la tenue des fixations des panneaux solaires : un entretien périodique, basé sur un contrôle annuel des points d’accroche et de l’étanchéité, contribue à maintenir la performance énergétique du système sur plusieurs décennies. La documentation précise de chaque intervention facilite le suivi et la traçabilité du montage.
Perspectives et évolutions techniques pour les installations à venir
Les avancées récentes intègrent des systèmes de fixation universels s’adaptant à une large gamme de tuiles, sans travaux destructifs. Ces solutions combinent alliages légers résistants à la corrosion et joints d’étanchéité auto-adhésifs pour améliorer la longévité globale. Certaines toitures disposent aussi d’interfaces prêtes à poser, réduisant le temps d’intervention et simplifiant la maintenance, particulièrement utiles lors de rénovations énergétiques globales.
En maîtrisant la diversité des configurations et en tenant compte des innovations en matière de montage incliné et de fixation, il devient possible de maximiser la productivité photovoltaïque tout en préservant les caractéristiques architecturales du bâtiment. Cette logique constructive permet une intégration harmonieuse des capteurs solaires sur différents modèles de toitures traditionnelles ou contemporaines.
