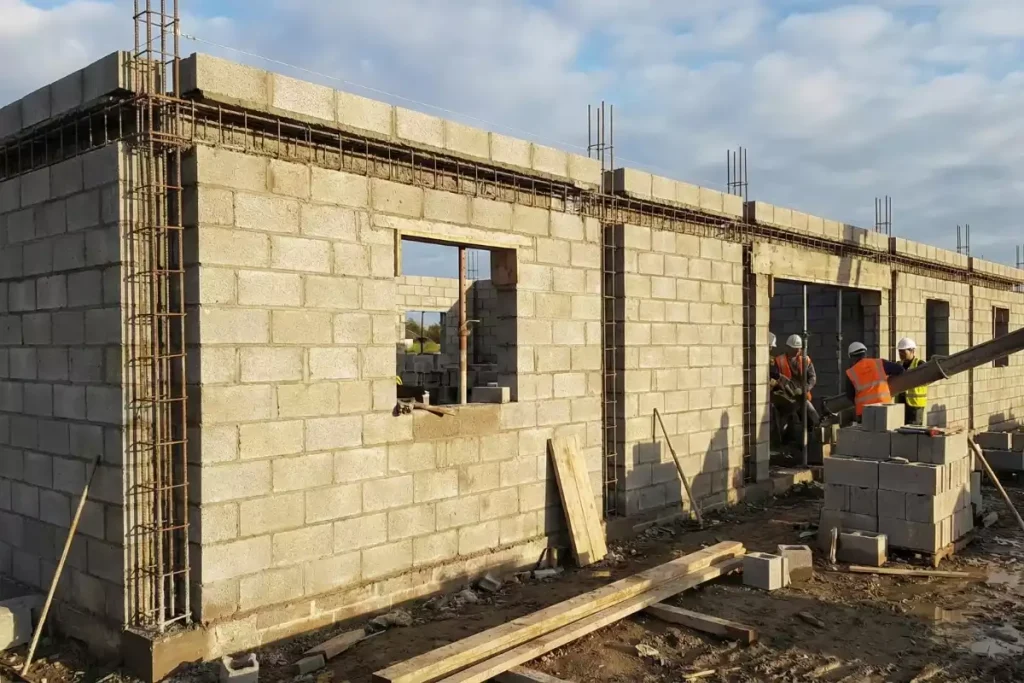

Dans la construction d’un mur en parpaing, la solidité structurelle repose en grande partie sur une mise en œuvre rigoureuse du chainage. Cette opération, qui combine armatures métalliques et coulage de béton armé, vise à garantir la stabilité du mur face aux sollicitations mécaniques, aux mouvements de terrain et aux contraintes sismiques éventuelles. L’usage adéquat des dispositifs de chainage horizontal et vertical constitue un élément fondamental de la maçonnerie moderne, permettant la création de liaisons entre les différents éléments du bâti et assurant l’intégrité de l’ouvrage dans son ensemble.
Le principe général du chainage pour un mur en parpaing
Un chainage désigne un renforcement en béton armé inséré au sein ou au sommet d’une maçonnerie en parpaings. L’objectif principal de ce procédé consiste à répartir les charges et à éviter toute fissuration due aux mouvements différentiels du support ou à la dilatation thermique. Le chainage forme ainsi une ceinture béton continue, reliant tous les murs porteurs et raidisseurs verticaux d’un bâtiment.
Sur un chantier, le chainage doit être prévu dès la conception du projet afin d’assurer une continuité structurelle. Les prescriptions réglementaires imposent notamment la réalisation simultanée de chainages horizontaux en sommet de mur (appelée ceinture haute), en pied de mur (liant le soubassement) et de chainages verticaux disposés aux angles, refends et ouvertures sensibles. Ce dispositif garantit la cohésion et la solidarité générale de l’édifice.
Les différents types de chainage utilisés en maçonnerie
Le montage de murs en parpaing repose généralement sur deux catégories principales de dispositifs dont le chainage horizontal, souvent nommé ceinture béton, ainsi que le chainage vertical que l’on appelle également raidisseur. Chacun de ces éléments joue un rôle précis dans la résistance mécanique et la prévention des désordres structurels afin d’assurer la pérennité de l’ouvrage.

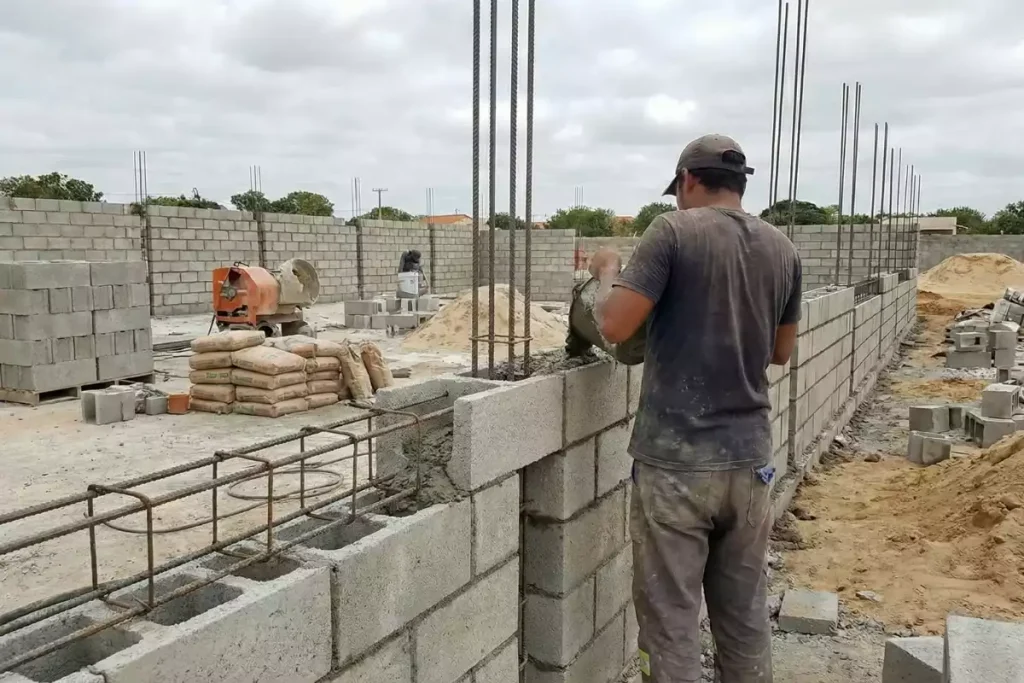

Utilité et technique de pose du chainage horizontal
Le chainage horizontal assure la liaison continue des différents pans de mur. Il est habituellement réalisé au niveau du plancher haut, à la naissance du toit, ou juste au-dessus des baies importantes. Afin de constituer cette ceinture béton, on emploie des blocs de chainage spécifiques dits « U de chainage« , dont la forme permet d’accueillir les armatures puis le béton coulé.
Lors de l’installation, chaque mur en parpaing reçoit une rangée complète de blocs en U alignés de façon rigoureuse. Un ferraillage composé de lisses longitudinales et d’étriers transversaux y est positionné, garantissant ainsi une parfaite transmission des efforts. Après vérification de l’emplacement et de la planéité, le béton est coulé en continu afin d’éviter tout point faible susceptible de nuire à la résistance de la structure.

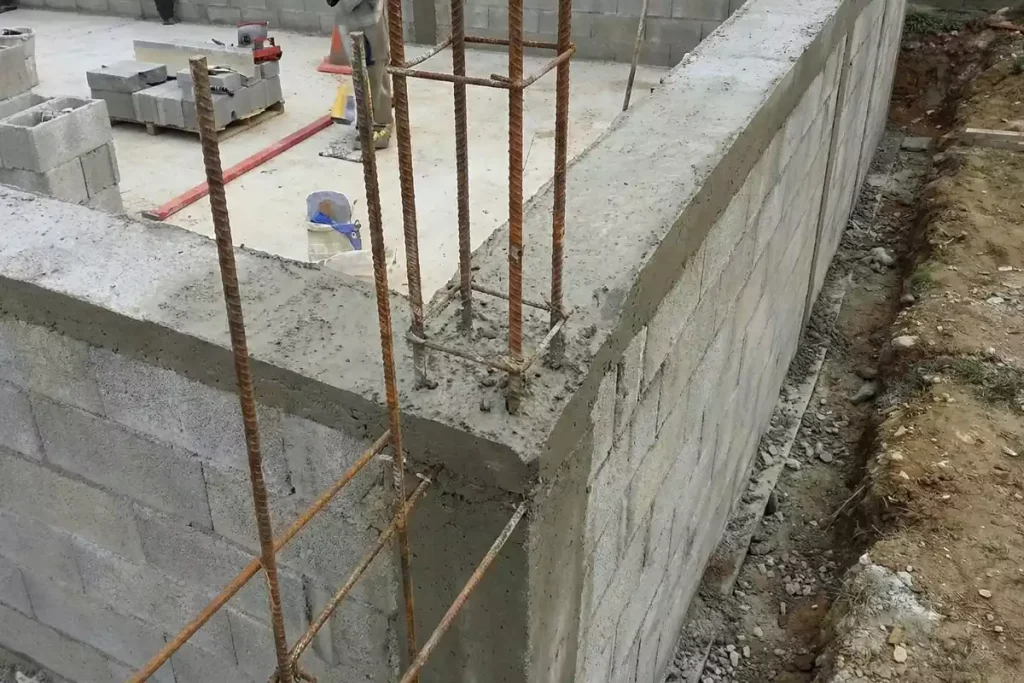

Rôle du chainage vertical dans la stabilité du mur
Le chainage vertical intervient principalement dans les angles de la construction, à chaque jonction entre deux murs ainsi qu’à proximité des portes et fenêtres. Ce type de chainage vise à assurer un ancrage profond des charges descendantes jusqu’aux fondations, ce qui limite les risques de fissuration verticale.
La mise en place du chainage vertical nécessite d’intégrer des réservations dans le mur en parpaing lors du montage. Ces dernières accueillent ensuite les armatures verticales, qui seront scellées dans les fondations existantes puis englobées dans le béton. La liaison entre chainage horizontal et vertical crée ainsi une ossature tridimensionnelle indissociable, optimisant la distribution des tensions internes.
Ces principes restent d’ailleurs valables quel que soit le matériau utilisé : en maçonnerie traditionnelle, le chainage mur en pierre répond aux mêmes exigences de continuité structurelle, avec des adaptations spécifiques liées à la nature du support et à l’irrégularité des assemblages.
Pour une mise en œuvre optimale, l’utilisation de blocs d’angle spécifiques est indispensable. Ces parpaings possèdent une alvéole verticale permettant de glisser l’armature métallique sans devoir casser les parois du bloc standard. Cette méthode assure que le béton du raidisseur remplisse parfaitement la colonne sans aucune perte de résistance mécanique pour le reste du mur en parpaing.

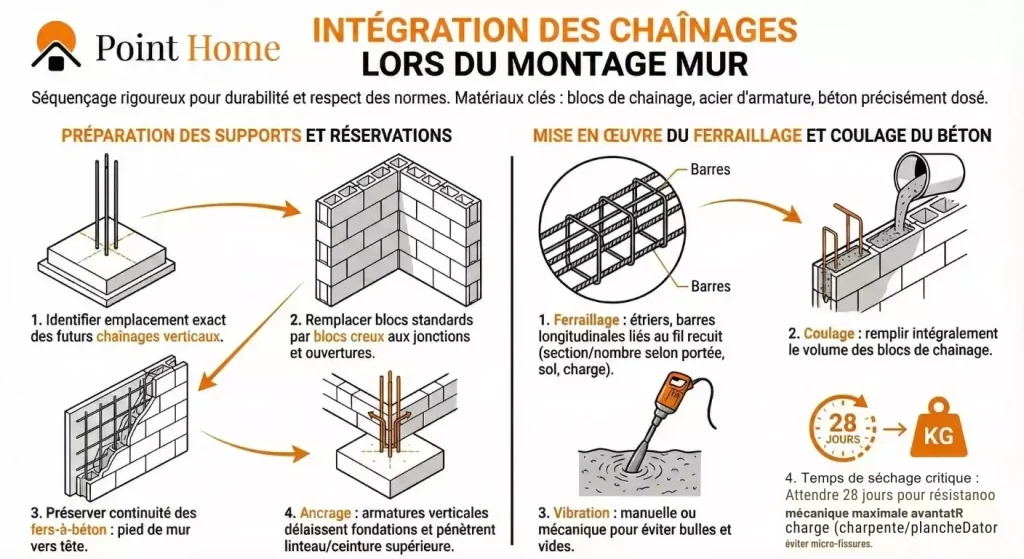

Étapes techniques pour intégrer les chainages lors du montage mur
L’intégration des chainages impose un séquençage rigoureux lors du montage du mur en parpaing. Chaque étape répond à des impératifs d’ajustement dimensionnel, de respect des normes et de durabilité de l’ensemble. Le choix des matériaux comme le bloc de chainage, l’acier d’armature ou un béton dosé précisément conditionne la réussite de l’opération.
Préparation des supports et réservations
Il convient de préparer minutieusement les assises en identifiant l’emplacement exact des futurs chainages verticaux. Lors du montage initial, certains blocs standards sont remplacés par des blocs creux aux endroits stratégiques tels que jonctions et cadres d’ouverture. On veille alors à préserver la continuité du passage des fers-à-béton entre le chainage horizontal inférieur (en pied de mur) et supérieur (en tête).
Pour garantir l’ancrage des armatures verticales, ces dernières doivent dépasser suffisamment des fondations vers le haut et pénétrer largement le linteau ou la ceinture supérieure. La coordination entre les étapes de banchage, pose des coffrages et introduction des aciers facilite la suite des opérations.
Mise en œuvre du ferraillage et coulage du béton
Le ferraillage occupe une place centrale dans la pérennité du chainage. La section et le nombre de barres dépendent de la portée à franchir, de la nature du sol et du poids des éléments portés. Les étriers et barres longitudinales sont disposés selon un schéma préétabli et liés avec du fil recuit.
Une fois l’ensemble ajusté, le béton est coulé en veillant à remplir intégralement le volume délimité par les blocs de chainage. L’opérateur procède à la vibration manuelle ou mécanique du béton, évitant ainsi la formation de bulles ou de vides susceptibles d’affaiblir la structure. Après prise, le décoffrage s’effectue lorsque le béton a atteint une résistance suffisante.
Une attention particulière doit être portée au temps de séchage avant la mise en charge du mur. Bien que le béton semble durcir rapidement, il est fortement recommandé d’attendre un délai de 28 jours pour que le chainage mur parpaing atteigne sa résistance mécanique maximale. Anticiper ce temps de cure avant la pose d’une charpente ou d’un plancher lourd prévient l’apparition de micro-fissures de compression qui pourraient fragiliser la structure à long terme.
🏠 L’ASTUCE POINT HOME
🛠️ Pour garantir un chainage mur parpaing indestructible, ne négligez jamais le recouvrement des aciers. Au niveau des angles, les barres doivent se croiser sur au moins 50 cm. L’utilisation d’équerres de liaison pré-façonnées est vivement recommandée pour assurer la continuité parfaite de votre ceinture béton et éviter tout point de rupture futur.
Les principaux avantages d’un bon chainage pour la durabilité de la maçonnerie
Lorsque le chainage est correctement intégré lors du montage du mur en parpaing, l’ouvrage bénéficie d’un double avantage car il devient mieux armé contre les déformations différentielles induites par les variations de température ou d’humidité, mais aussi contre les mouvements accidentels du sol. Cette protection se traduit concrètement par une plus grande longévité de la structure et une réduction des pathologies telles que le faïençage ou les lézardes.
L’efficacité d’une ceinture béton issue d’un bon ferraillage renforce aussi la capacité de répartition des charges issues de toitures lourdes ou de planchers intermédiaires. De plus, dans les zones exposées à des secousses sismiques, le respect scrupuleux des règles liées au chainage améliore sensiblement la résilience globale de la maçonnerie. Le confort thermique et phonique peut également s’en trouver accru grâce à l’homogénéité structurelle obtenue.
