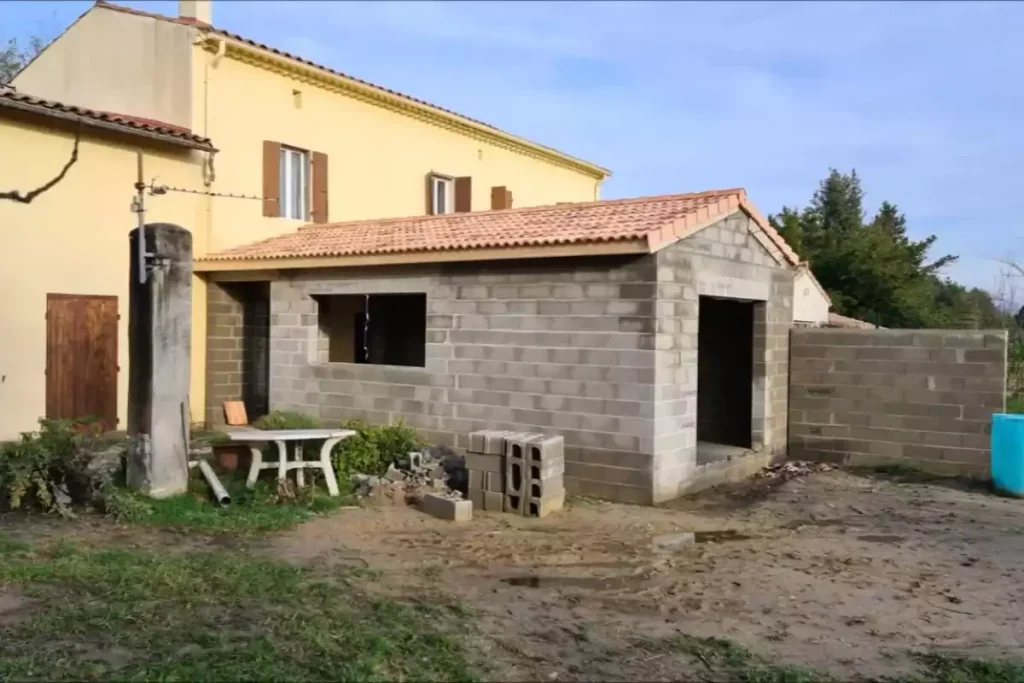

L’extension d’une maison impose une liaison soignée entre les nouveaux murs et l’existant. Sur une configuration à trois murs, le chaînage joue un rôle déterminant : il solidarise la maçonnerie, répartit les efforts et limite les désordres au droit de la jonction extension-maison. Sa mise en œuvre exige une préparation précise et un traitement rigoureux des points sensibles, notamment aux angles et autour des ouvertures.
Fondements du chaînage dans une extension à trois murs
Lorsque l’on réalise une extension maison comprenant trois nouveaux murs, leur rigidité dépend autant de la qualité des scellements que du chaînage périphérique. Un chaînage des murs correctement dimensionné permet de distribuer les efforts, de limiter la déformation structurelle liée au tassement différentiel et de réduire les risques de désolidarisation entre éléments neufs et anciens.
Le chaînage se présente comme un dispositif linéaire en béton armé, intégré dans des blocs en U ou dans un coffrage dédié, dont l’objectif est de lier mécaniquement les murs entre eux et de créer une ligne rigide apte à répartir les efforts. Sur une extension “à trois murs”, la continuité ne doit pas être comprise comme un simple bandeau : le chaînage doit rester cohérent aux angles, lié aux chaînages verticaux, et surtout raccordé à l’existant de manière à éviter qu’un “trois côtés” ne se comporte comme une structure indépendante.
Repères DTU et exigences courantes en France
En France, le chaînage en maçonnerie vise un ensemble continu, ancré et lié aux chaînages verticaux. Les chaînages horizontaux sont réalisés en béton armé, continus et fermés, aux niveaux structurants (dallage/plancher) et, selon la configuration, en tête de murs lorsque l’extension reçoit une charpente ou une toiture.
Sans aller jusqu’au dimensionnement, les règles usuelles donnent des repères : section d’armatures longitudinales d’environ 1,5 cm² en niveaux courants et hauteur de chaînage généralement ≥ 15 cm.
En zone sismique, les dispositions parasismiques imposent dès la conception une continuité renforcée et un maillage cohérent (chaînages horizontaux/verticaux, angles, bords libres et certaines ouvertures).

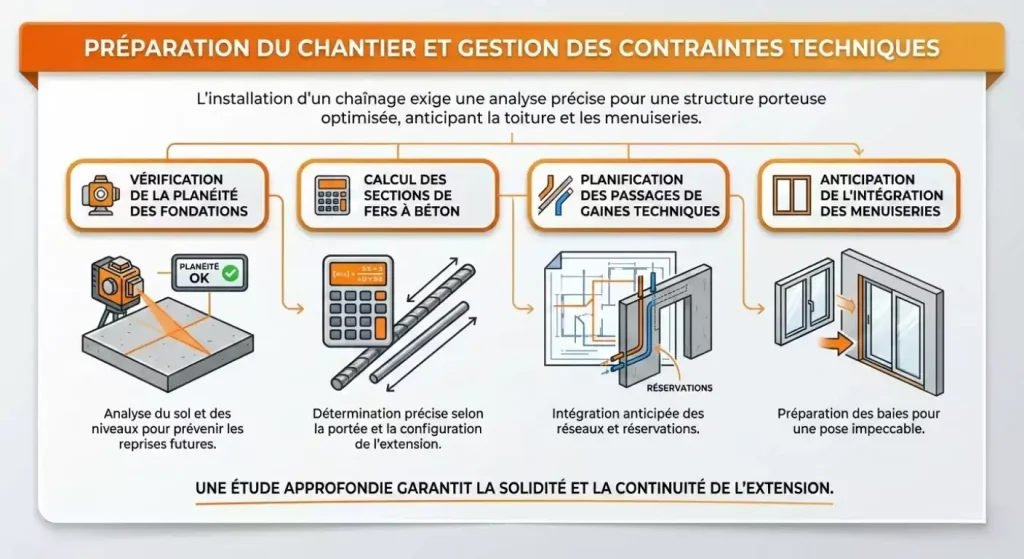

Préparation du chantier et gestion des contraintes techniques
L’installation d’un chaînage exige une analyse précise des dimensions et de la configuration du terrain. La prise en compte des contraintes techniques spécifiques, telles que la nature du sol ou les différences altimétriques entre l’ancien et le neuf, s’avère indispensable afin de prévenir les reprises ultérieures, notamment sur sols argileux.
Une étude approfondie détermine la section des fers utilisés, la largeur du coffrage et l’emplacement exact des ferraillages verticaux. Cela garantit que chaque poteau d’angle soit solidement lié au chaînage horizontal. Cette préparation permet d’optimiser la structure porteuse de l’extension et anticipe les besoins de continuité pour la toiture sur extension ou l’appui direct de la charpente.
Mise en œuvre du chaînage des murs
Installation des armatures et des coffrages

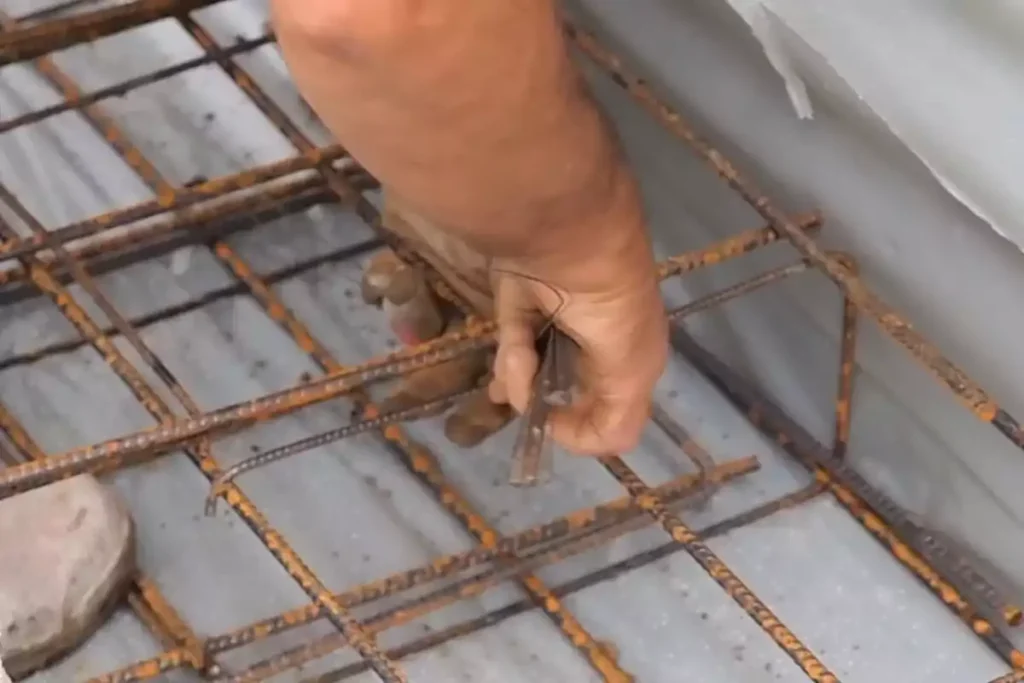

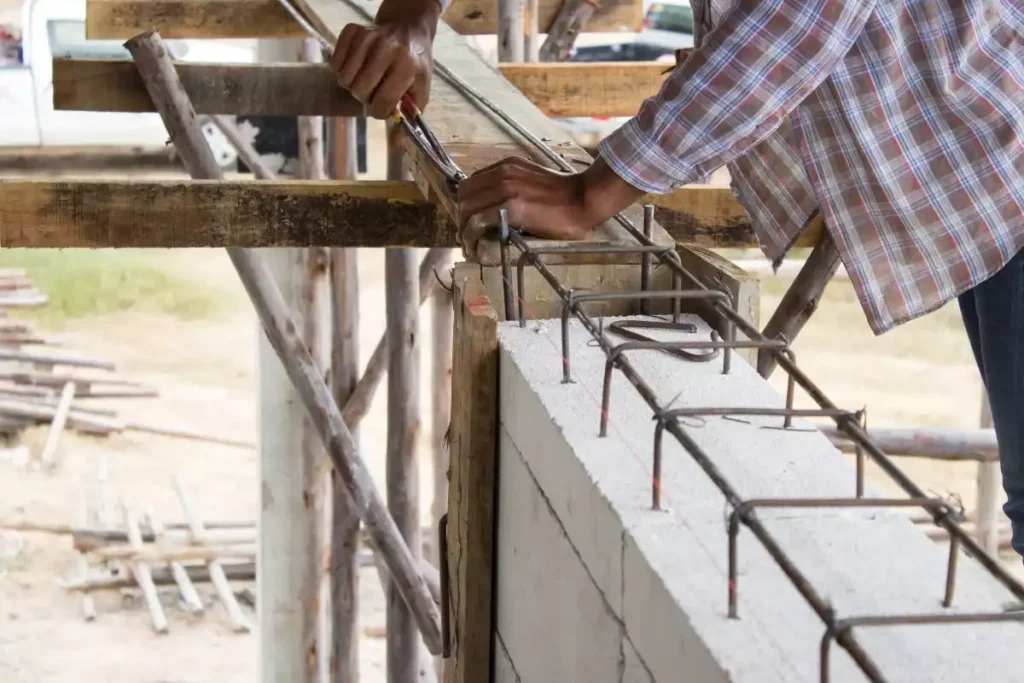

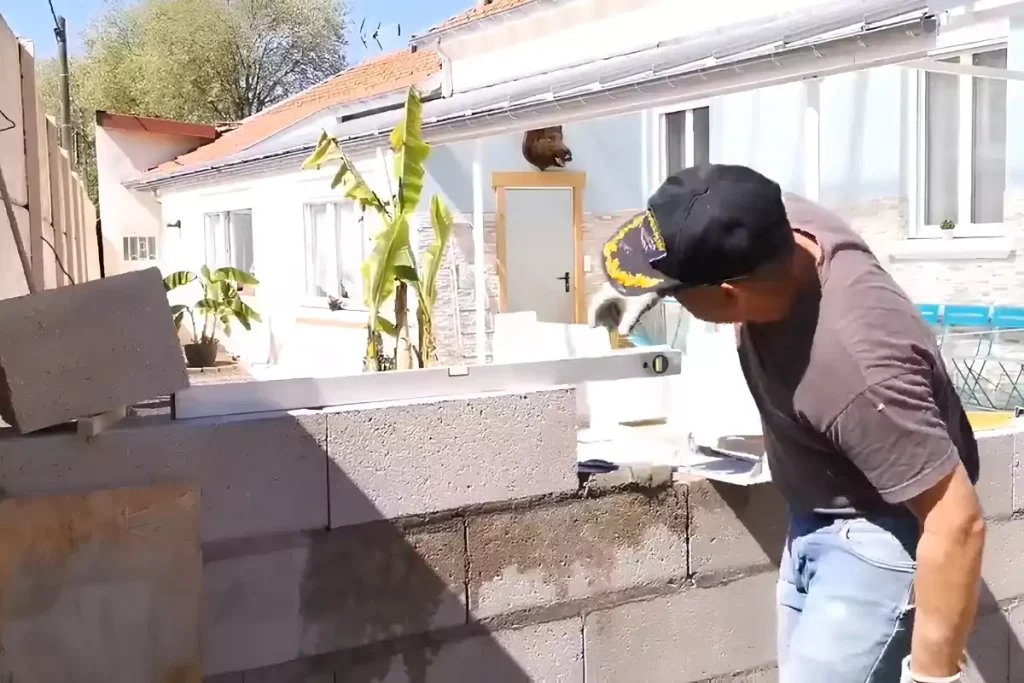

La première étape consiste à positionner les armatures métalliques tout le long des murs en parpaings fraîchement montés. Ces armatures suivent le tracé du chaînage, incluant systématiquement les angles et les zones de jonction extension-maison. Des aciers en forme de U et des cadres fermés sont associés afin d’obtenir une parfaite rigidité, assurant ainsi que chaque mouvement du support soit repris par la structure porteuse globale.
Les coffrages, qu’ils soient en bois ou en modules manu-portables, doivent épouser précisément la largeur des murs, sans laisser d’espace libre susceptible de provoquer une faiblesse lors du coulage. Une vigilance particulière concerne la liaison entre le chaînage supérieur et les éventuels chaînages verticaux insérés dans les poteaux d’angle, afin d’assurer la transmission correcte des charges descendantes à la maçonnerie inférieure.
Coulage et raccordement avec l’existant

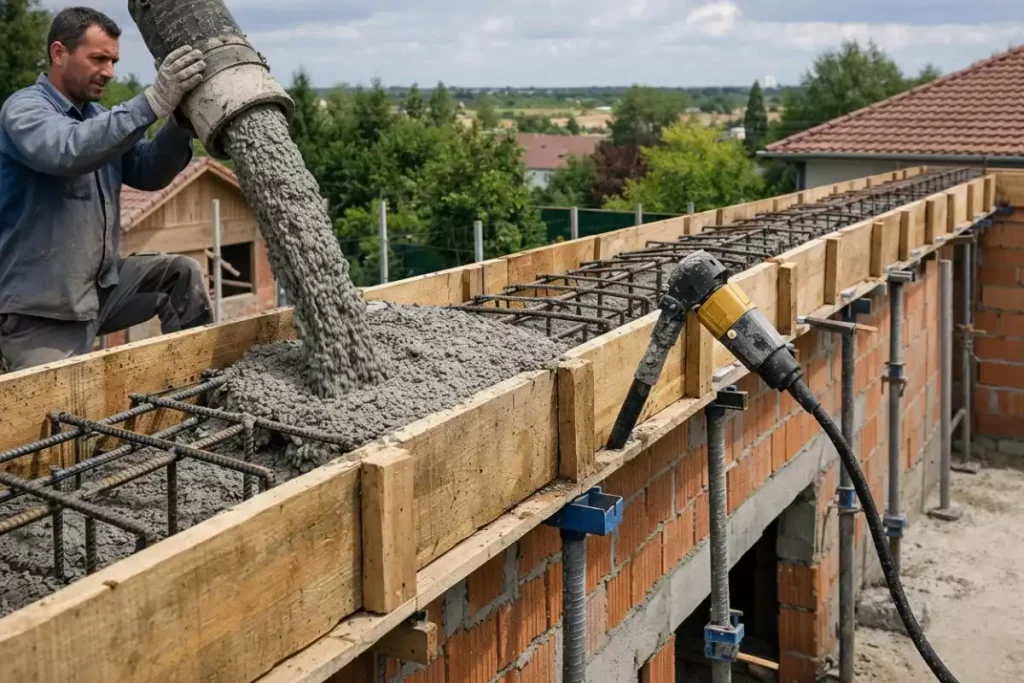

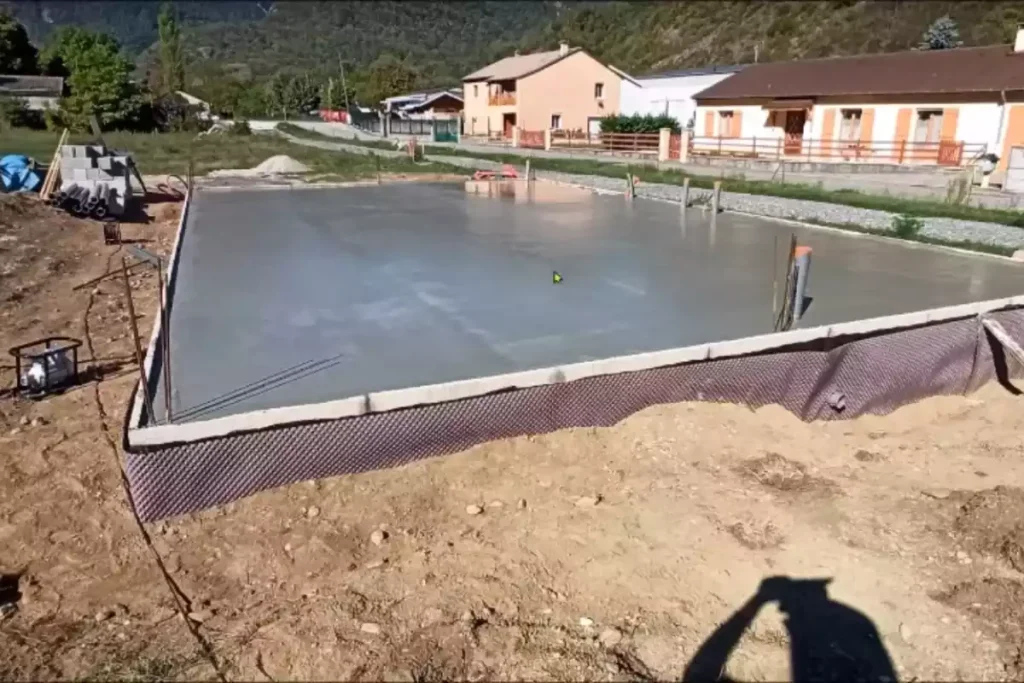

Le béton est ensuite coulé dans les coffrages sur toute la longueur du chaînage, ce qui permet d’obtenir une rigidité linéaire continue. La mise en place s’effectue en une seule opération, évitant ainsi la formation de joints froids susceptibles de compromettre la stabilité de l’ensemble. L’utilisation d’un béton dosé selon la norme en vigueur apporte une résistance suffisante pour supporter aussi bien la charpente que la toiture sur extension.

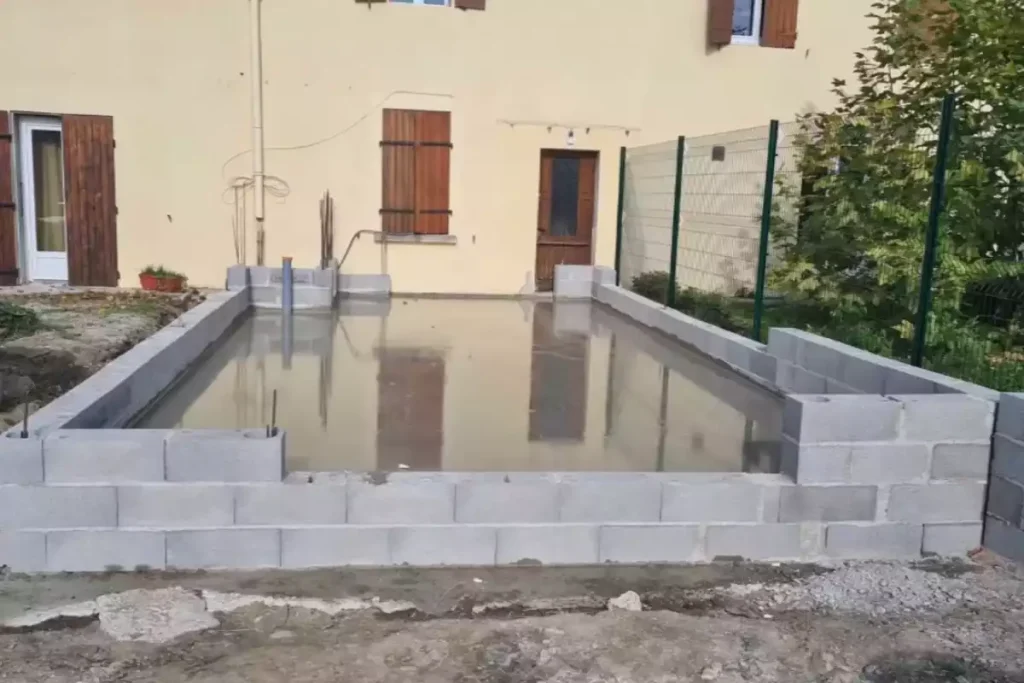

La connexion avec les structures précédentes nécessite parfois des scellements chimiques ou mécaniques dans le mur existant, afin de garantir la cohésion du chaînage autour du volume créé. Cet ancrage partagé favorise une absorption homogène des mouvements, ce qui limite les risques de fissurations prématurées entre l’extension et la bâtisse initiale.
| Élément | Rôle principal | Technique associée |
|---|---|---|
| Chaînage horizontal | Rigidifier le haut des murs et diffuser les efforts | Armatures + coffrage/blocs en U + coulage béton |
| Poteaux d’angle | Renforcer la résistance aux charges et au flambement | Ferraillage vertical lié au chaînage horizontal |
| Liaison avec bâti existant | Assurer la cohésion extension–maison | Barres d’attente ou percement + scellement justifié |
Gestion des points singuliers et finitions
Traitement des angles et ouvertures

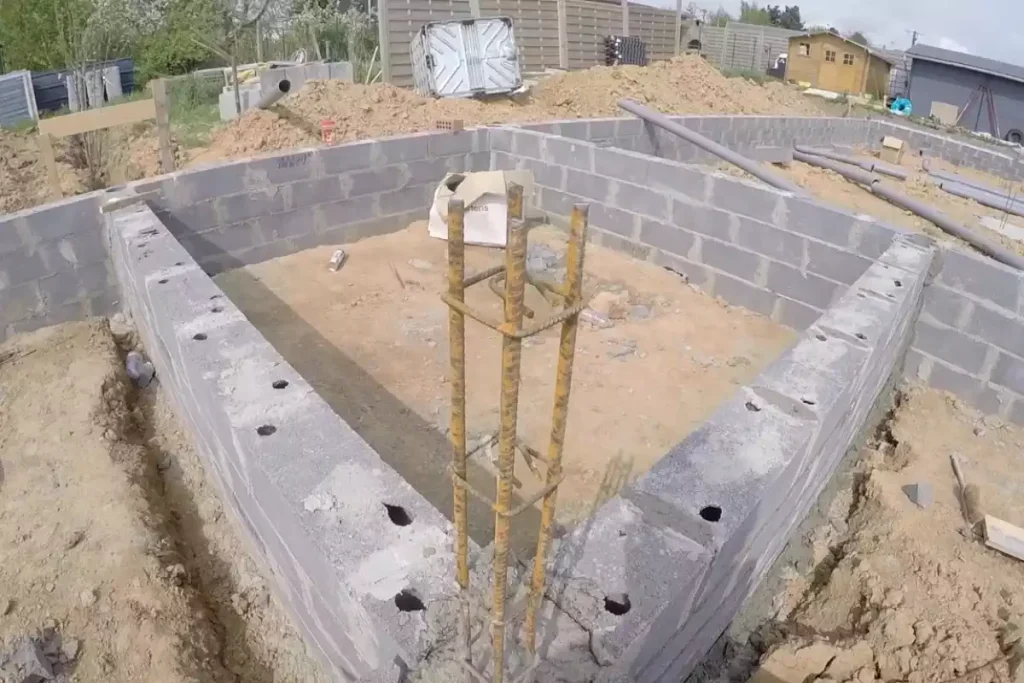

Sur un chaînage desservant trois murs, les angles constituent des zones sensibles. Chaque angle reçoit un poteau raidisseur construit par incorporation de barres filantes verticales, noyées ensuite dans un béton vibré haute densité. Cette opération améliore sensiblement la capacité portante de la structure, limitant les risques de rupture en cas de surcharge ponctuelle provenant de la toiture sur extension ou de la charpente.
Des dispositifs similaires interviennent sous les linteaux des ouvertures pour transférer les efforts de compression latéraux vers les portions pleines des murs. Ainsi, l’apparition d’un jeu ou d’une discontinuité autour des baies vitrées peut être évitée grâce à un encadrement métallique associé à un mini-chaînage localisé.
Contrôle, séchage et vérifications finales
Pendant la phase post-coulage, le contrôle de l’humidité relative et du temps de séchage empêche l’apparition de fissures superficielles causées par un retrait trop rapide du béton. Durant cette période, les armatures restent protégées et inaccessibles afin d’éviter toute sollicitation prématurée pouvant affecter la solidité du chaînage des murs.
Un examen final vérifie l’absence de défauts majeurs sur les faces extérieures et l’intérieur du chaînage. Lorsque tous les paramètres sont validés, il devient possible d’enchaîner, selon le projet, sur la pose de la charpente ou de la toiture sur extension, en prenant soin de solidariser les systèmes d’ancrage avec le chaînage nouvellement posé pour optimiser la prévention des fissures à court et long terme.
Spécificités liées aux matériaux et assemblages
La réalisation d’un chaînage sur trois côtés varie légèrement en fonction de la nature des matériaux employés. Pour des murs en parpaings, l’insertion d’armatures adaptées garantit une reprise correcte des charges et une bonne résistance aux effets de dilatation différentielle. Sur base maçonnée traditionnelle, les mêmes principes s’appliquent, mais nécessitent parfois des adaptations, notamment en zone sismique ou pour les extensions de grande taille.
L’association entre chaînage, poteaux d’angle et structure porteuse conditionne la durabilité de l’extension. À la jonction extension-maison, un traitement précis des interfaces et des finitions réduit les risques d’infiltration et de fissuration dans le temps, tout en protégeant les arêtes exposées aux sollicitations climatiques et mécaniques des premières années.
